Obserwowanie komórek odpornościowych podczas ataku na komórki nowotworowe 1 024 pułapki, 14 godzin i końcówka pipety

Jak skutecznie komórka odpornościowa niszczy komórkę nowotworową i ile to trwa? Standardowe testy dostarczają jedynie wartości średnie. Chip CellTrap opracowany przez TUM wychwytuje komórki odpornościowe i nowotworowe w 1 024 mikropułapkach i śledzi każde ich spotkanie przez okres do 14 godzin, bez konieczności stosowania pomp ani specjalistycznego sprzętu.

Terapie immunologiczne, takie jak terapia komórkami CAR-T lub CAR-NK, opierają się na podstawowym zjawisku: komórka odpornościowa rozpoznaje komórkę nowotworową, wiąże się z nią i ją niszczy. To, czy i jak szybko to następuje, różni się znacznie w zależności od komórki. Jednak powszechnie stosowane testy cytotoksyczności obejmują jednocześnie wiele tysięcy komórek. W testach uwalniania komórki odpornościowe i nowotworowe są hodowane razem na płytkach wielodołkowych, a następnie mierzy się, co umierające komórki uwalniają do pożywki. Cytometria przepływowa analizuje wprawdzie komórki pojedynczo, ale jedynie jako migawkę z hodowli masowej w określonym momencie. Obie metody pokazują, ile komórek docelowych uległo śmierci, ale nie wskazują, która komórka odpornościowa była za to odpowiedzialna, kiedy doszło do kontaktu ani czy komórka nowotworowa miała do czynienia z jednym, czy z wieloma napastnikami.

Wartości średnie przesłaniają kluczowe momenty

Ma to praktyczne konsekwencje. Rzadkie, ale szczególnie aktywne komórki odpornościowe ulegają średnio eliminacji, podobnie jak oporne komórki nowotworowe. Ponadto testy przeprowadzane na płytkach Well wymagają dużej liczby komórek, co stanowi problem w przypadku niedoboru komórek pierwotnych lub genetycznie zmodyfikowanych komórek odpornościowych.

W tym miejscu do akcji wkraczają systemy mikroprzepływowe: zamykają one niewielką liczbę komórek w określonych przestrzeniach i obserwują je w czasie. Istniejące metody mają jednak swoje wady. Systemy kropelkowe zamykają komórki w emulsjach olejowych; zapobiega to zakłóceniom, ale nie ma możliwości wymiany ośrodka. Składniki odżywcze w niewielkiej objętości kropelek nie są uzupełniane, co ogranicza mikroskopię żywych komórek w długim okresie, a późniejsze etapy barwienia są wykluczone. Platformy, które w sposób ukierunkowany łączą komórki w pary, na przykład za pomocą sił elektrycznych, akustycznych lub optycznych, osiągają wysokie wskaźniki łączenia, ale wymagają pomp, specjalistycznego sprzętu i doświadczenia. Otwarte układy mikrofalowe są prostsze, jednak studzienki dzielą wspólne medium, przez co uwolnione cząsteczki mogą się między nimi rozprzestrzeniać.

Chip: 1 024 pułapki i końcówka pipety

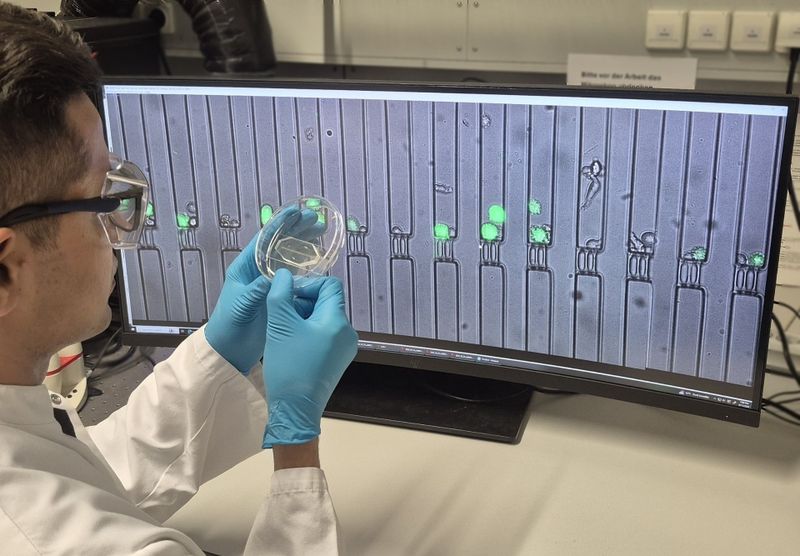

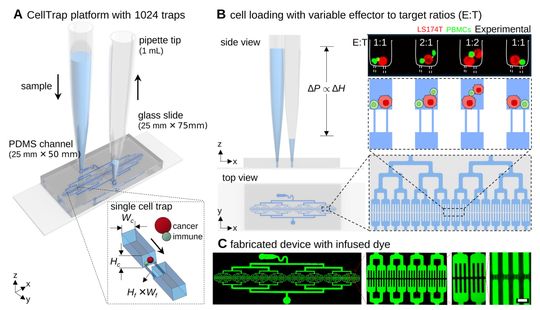

CellTrap (patrz rys. 1), opracowany w Centrum Translacyjnych Badań nad Rakiem (TranslaTUM) przy TUM, opiera się na celowo prostym podejściu. Chip wykonany jest z przezroczystego polimeru silikonowego PDMS i jest przyklejony do standardowego szkiełka mikroskopowego (25 mm × 75 mm). Główny kanał rozgałęzia się symetrycznie na ośmiu poziomach. Na końcu tej sieci znajduje się 1 024 pułapek o szerokości 30 µm każda, ułożonych w rzędzie o długości około 6 cm. Ułatwia to rejestrację obrazu: chip jest skanowany wzdłuż linii za pomocą obiektywu o 10-krotnym powiększeniu, a kilkadziesiąt pojedynczych obrazów o wysokiej rozdzielczości jest łączonych w jeden całościowy obraz wszystkich pułapek. Każda pułapka kończy się dwoma lub trzema kanałami filtrującymi o szerokości zaledwie 2 µm i wysokości 4 µm. Przez nie przepływa pożywka hodowlana, a komórki są zatrzymywane (patrz rys. 2).

Pompa nie jest potrzebna. Zawiesinę komórek umieszcza się w końcówce pipety o pojemności 1 ml, która jest umieszczona w wlocie. Słup cieczy o wysokości około 10 cm wytwarza ciśnienie rzędu 1 kPa i przepycha przez chip około 4 µl na minutę. Kropelka o objętości 20 µl, zawierająca około 2 000 komórek, dociera do pułapek w ciągu kilku minut. Przepływ reguluje się ponadto samoczynnie: gdy tylko pułapka zostanie zajęta, wzrasta jej opór przepływu, a ciecz kieruje się do pustych pułapek. Uwięzione komórki znajdują się zatem w środowisku niemal bezruchowym, charakteryzującym się bardzo małym obciążeniem ścinającym. Następnie końcówkę pipety zastępuje się małymi, zamkniętymi zbiornikami, a chip umieszcza się w mikroskopie fluorescencyjnym z komorą inkubacyjną, takim jak te dostępne w wielu laboratoriach biologii komórkowej.

Przypadek jako zasada konstrukcyjna

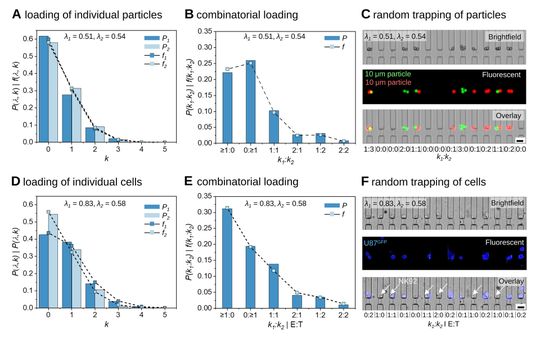

Zamiast dążyć do idealnych par „jeden do jednego”, CellTrap wykorzystuje przypadek. Komórki odpornościowe i nowotworowe są mieszane i ładowane razem; liczba komórek każdego typu, które trafiają do pułapki, podlega rozkładowi Poissona (patrz ramka informacyjna). W eksperymencie z komórkami glejaka wielopostaciowego (U87) i komórkami NK 142 z 1 024 pułapek (około 14%) zawierały dokładnie jedną komórkę odpornościową i jedną komórkę nowotworową, 42 pułapki (4%) zawierały dwie komórki odpornościowe i jedną komórkę nowotworową, a 36 pułapek (3,5%) – odwrotny stosunek; 537 pułapek (nieco ponad połowa) zawierało tylko jeden typ komórek i służyło jako kontrole (patrz rys. 3). W ten sposób pojedynczy etap ładowania zapewnia kilka stosunków efektor do celu (E:T) oraz odpowiednie próbki kontrolne na tym samym chipie w identycznych warunkach. Zmniejsza to wahania między oddzielnymi studzienkami lub eksperymentami. Pomiary z wykorzystaniem cząstek fluorescencyjnych i komórek były ściśle zgodne z przewidywaniami statystycznymi, co pozwala na dostosowanie rozkładu w zależności od stężenia komórek.

Co ujawnia ten chip

Aby wykazać, że platforma może przetwarzać próbki o znaczeniu klinicznym, zespół najpierw hodował komórki odpornościowe z ludzkiej krwi (komórki jednojądrzaste krwi obwodowej, PBMC) stymulowane IL-2 wraz z komórkami glejaka wielopostaciowego, które zawierają białko fluorescencyjne o zielonym kolorze. W ciągu 14 godzin zielony sygnał zanikł w pułapkach z komórkami odpornościowymi, podczas gdy komórki nowotworowe bez komórek odpornościowych pozostały nienaruszone. W celu systematycznej charakterystyki zespół wykorzystał następnie standardową linię komórek NK-92 przeciwko trzem liniom komórek nowotworowych: glioblastom (U87), przewlekłą białaczkę szpikową (K562) oraz gruczolakoraka jelita grubego (LS174T). Przejście na linię komórkową było świadomym wyborem: komórki odpornościowe pochodzące od różnych dawców krwi znacznie się od siebie różnią, a jednolita linia komórkowa pozwala oddzielić różnice biologiczne od efektów technicznych wynikających z działania chipa.

Dwie wielkości pomiarowe wzajemnie się uzupełniają. W pierwszych minutach chip rejestruje sygnały wapniowe w komórkach NK, co stanowi jeden z najwcześniejszych znaków wskazujących, że komórka odpornościowa rozpoznała cel. Wzorzec sygnału zależał od typu nowotworu: komórki K562, pozbawione cząsteczek MHC klasy I, wywoływały ostre, nagłe skoki, natomiast komórki U87 – wolniejszy wzrost i spadek. Komórki odpornościowe bez komórki docelowej nie wykazywały takiego sygnału. Nawet w tej samej pułapce jedna komórka NK mogła reagować intensywnie, podczas gdy jej sąsiadka pozostawała bierna – różnica ta nie może zostać wykryta w pomiarach przeprowadzanych na populacjach komórek.

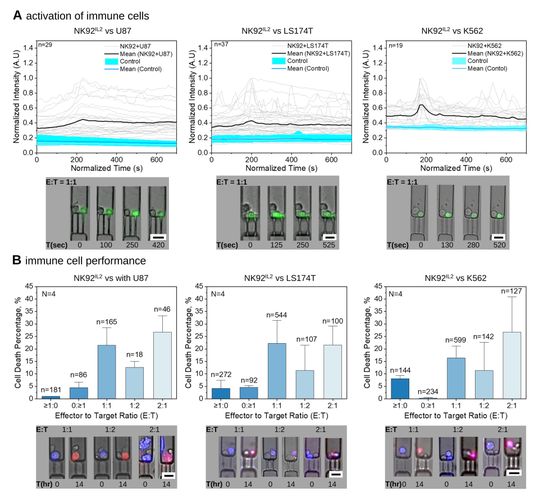

Przez 14 godzin chip pokazuje, czy komórka nowotworowa obumiera. Komórki nowotworowe są znakowane stabilnym niebieskim barwnikiem, a pożywka zawiera marker martwych komórek – jodek propidyny; za obumarłe komórki nowotworowe uznaje się wyłącznie te, które wykazują oba sygnały. Wykluczono przypadki, w których komórki uległy podziałowi lub przetrwały, aby każdy stosunek pozostał jednoznacznie zdefiniowany. W przypadku linii U87 w stosunku 1:1 zginęło około 22% komórek nowotworowych, w stosunku 1:2 około 13%, a w stosunku 2:1 około 27%. W odpowiednich grupach kontrolnych śmiertelność komórek wynosiła jedynie około 1% (tylko komórki odpornościowe) lub 4% (tylko komórki nowotworowe), a żywotność komórek bez partnera wynosiła ponad 93% (rys. 4). Większa liczba komórek odpornościowych na jedną komórkę nowotworową zazwyczaj zwiększała śmiertelność, jednak nie we wszystkich liniach komórkowych w takim samym stopniu.

Korzyści dla laboratorium

Dla użytkowników zalety tego rozwiązania ujawniają się przede wszystkim w praktyce. CellTrap nie wymaga pomp ani urządzeń do parowania komórek, a jedynie pipety i mikroskopu fluorescencyjnego z kontrolą warunków środowiskowych. System radzi sobie nawet przy niewielkiej liczbie komórek. A ponieważ pułapki pozostają dostępne dla przepływu, odczynniki można wymieniać bezpośrednio na chipie: po ośmiu godzinach współhodowli zespół utrwalił komórki, poddał je permeabilizacji i wybarwił na obecność cytotoksycznego enzymu granzymu B, nie tracąc ich przy tym z pułapek. Systemy kroplowe nie pozwalają na stosowanie takich wieloetapowych protokołów. Również analiza wyników jest skalowalna. Cały rząd pułapek jest rejestrowany jako złożony obraz mikroskopowy, który specjalnie opracowane oprogramowanie dzieli na 1 024 pojedyncze klatki. Dla każdej pułapki można określić liczbę komórek oraz przebieg fluorescencji w czasie. W ten sposób pojedynczy chip dostarcza kilkaset udokumentowanych spotkań komórek, z których każde ma swoją własną historię.

Zastosowania i ograniczenia

CellTrap jest narzędziem badawczym, a nie testem diagnostycznym. Jego zalety ujawniają się wszędzie tam, gdzie istotne znaczenie mają przebiegi czasowe i różnice między poszczególnymi komórkami: przy porównywaniu produktów komórek odpornościowych, takich jak genetycznie zmodyfikowane komórki NK lub T, podczas badania wpływu substancji czynnych lub przeciwciał na proces niszczenia komórek, czy też przy analizowaniu, dlaczego poszczególne komórki nowotworowe unikają ataku. Koncepcja ta nie ogranicza się do komórek odpornościowych i nowotworowych; zasadniczo można wprowadzić dowolną kombinację typów komórek. Kolejnym krokiem są badania z wykorzystaniem komórek pacjentów, które w przyszłości mogłyby pomóc w doborze spersonalizowanych immunoterapii. Konstrukcja ta ma jednak swoje ograniczenia: każda pułapka izoluje niewielką grupę komórek, przez co nie odtwarza się sieci sygnałowej prawdziwego nowotworu, a komórki o dużej ruchliwości lub komórki dzielące się zmniejszają liczbę pułapek nadających się do analizy.

Originalpublikation: Khan MZU, Kafshgari MH, Dezfouli AB, Hayden O, Multhoff G, Destgeer G. CellTrap: an instrument-free microfluidic platform for cell–cell interactions at stochastically generated effector-to-target ratios. RSC Advances 16 (2026). DOI: 10.1039/D6RA02345B
